合金部件閥體下控制臂拉伸試驗報告

試驗方案：拉伸試驗方法-棒材
計算標準：GB/T 228.1-2010
所檢試樣：閥體、下控制臂（分別出報告）
試驗日期：2018-11-01
試驗速度：2 mm/min
平行長度：36 mm
引伸計標距：25 mm
原始標距：25 mm
斷后標距：28.8 mm

試驗步驟詳細說明：
1.做試驗，出報告
2.求以下參數：抗拉強度（Rm），屈服強度（Rp0.2）,斷后伸長率，屈強比，彈性模量
3.試樣分2種（閥體、下控制臂），試樣帶注明了，分別做試驗出報告，報告注明試樣名稱。
4.要求用引伸計。


備注：
該客戶為大型央企，研究范圍主要包括精密成形新產品的開發以及相應的新材料、新工藝、新裝備中試。已建成自主研發的自動化輕合金精密成形中試生產線、纖維增強熱固與熱塑性在線模壓中試生產線，產品主要聚焦在節能與新能源汽車、高速鐵路、航天航空等領域具有迫切需求的輕量化精密輕合金鍛件、纖維增強復合材料零件等。

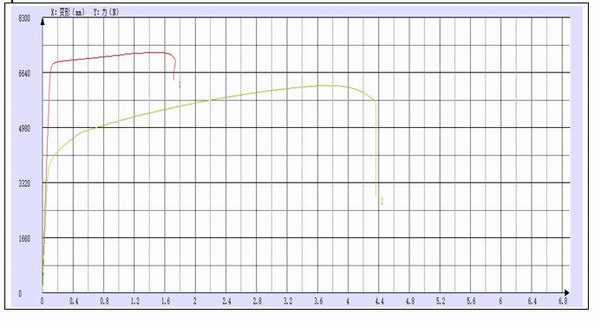

            樣品名稱    直徑    抗拉強度（Rm）    屈服強度Rp0.2    斷后伸長率    屈強比    彈性模量
單位          mm    MPa    MPa    %    %    MPa
試樣1    下控制臂    5.0    368.56    325.57    15.20    88.33    91311.93
試樣2    閥體    5.0    318.07    205.03    10.40    64.46    54827.30
最大值    --    --    368.56    325.57    15.20    88.33    91311.93
最小值    --    --    318.07    205.03    10.40    64.46    54827.30
平均值    --    --    343.32    265.30    12.80    76.40    73069.62
