玻璃中間膜拉伸試驗方案

試驗方案：玻璃中間膜拉伸試驗方案
執行標準：GBT1040.4-2006，JCT2166-2013
試樣材料：玻璃中間膜板材
試驗設備：三思泰捷CMT2000單柱式拉力試驗機
試驗日期：2018-08-16
試驗速度：500 mm/min
試樣規格：D1
試驗速度：500mm/min

備注：客戶單位是一家新材料公司，是一家研發、制造溫致變色遮陽PVB膠膜、溫致變色遮陽玻璃以及翻轉可變遮陽窗等相關節能新材料的國家高新技術企業。公司圍繞“建筑節能、軌道交通、智能汽車、農業溫室、節能家電、海洋開采平臺”等領域進行高端夾層玻璃用中間層材料及玻璃的研發和生產。產品包括溫致變色遮陽PVB膠膜、溫致變色遮陽玻璃、翻轉可變遮陽窗等。

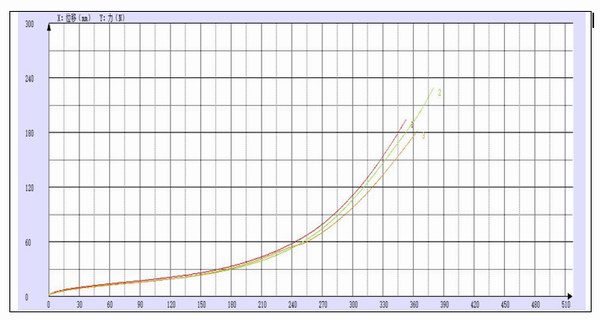

    寬度    厚度    原始標距    引伸計標距    最大力    拉伸強度    彈性模量    斷裂伸長率
單位    mm    mm    mm    mm    N    MPa    MPa    %
試樣1    25    0.76    100    50    193.65    10.19    5.04    271.05
試樣2    25    0.76    100    50    229.07    12.06    6.60    297.00
試樣3    25    0.76    100    50    181.60    9.56    4.75    276.17
最大值    25.00    0.76    100.00    50.00    229.07    12.06    6.60    297.00
最小值    25.00    0.76    100.00    50.00    181.60    9.56    4.75    271.05
平均值    25.00    0.76    100.00    50.00    201.44    10.60    5.46    281.41
