石墨烯線材拉伸試驗機測試方案

試驗方案：石墨烯線材拉伸試驗方法
計算標準：GB/T 228.1-2010
試樣形狀：3mm線材
試驗日期：2018-10-16
試驗設備：三思泰捷CMT1104電子萬能試驗機
試驗速度：25 mm/min
原始標距：250 mm

備注：旋轉楔形拉伸夾具、銼刀夾塊

北京石墨烯研究院是由北京大學牽頭建設的新型科研機構，2016年成立，由一大批國內外頂尖的行業學者領銜，致力打造引領世界的石墨烯新材料研發高地和創新創業基地，瞄準未來石墨烯產業，全方位開展石墨烯基礎研究和產業化核心技術研發。研究院位于中關村科學城翠湖科技園，未來10 年規劃總投資20 億元。石墨烯作為一種革命性的新材料，目前在國內外被廣泛深入研究，北京石墨烯研究院的成立正是代表著我國在該領域的積極進取姿態。


          直徑    斷后標距    最大力（Fbc)    抗拉強度（Rm）    屈服強度Rp0.2    斷后伸長率 A    斷裂伸長率（At)
單位    mm    mm    N    MPa    MPa    %    %
試樣1    3.03    253.78    1746.44    242.20    215.54    1.51    3.35
試樣2    3.03    255.30    1746.88    242.26    213.43    2.12    3.27
試樣3    3.03    253.81    1753.18    243.14    215.96    1.52    3.32
平均值    --    --    1748.83    242.53    214.98    1.72    3.31

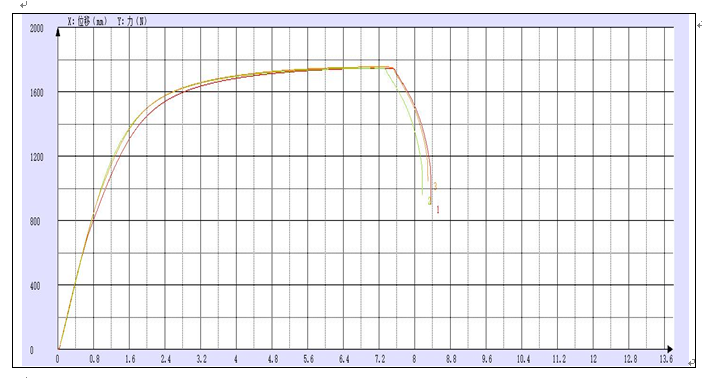

石墨烯拉伸測試試驗曲線：
