GB/T 29459.2-2012 在役承壓設(shè)備金屬材料小沖桿試驗機壓縮測試

GB/T 29459.2-2012 在役承壓設(shè)備金屬材料小沖桿試驗方法 第2部分：室溫下拉伸性能的試驗方法將于2013年7月起實施，它規(guī)定了此類材料通過試驗機如何測定力學(xué)性能參數(shù)。

在役承壓設(shè)備金屬材料一般指存在于火電、核電、石化、冶金行業(yè)的在役鍋爐、壓力容器、壓力管道領(lǐng)域所用的承壓設(shè)備，材料長期在高溫下服役，或受到不同程度的損傷和性能退化，測試這些材料的狀況和預(yù)測壽命，對于這些行業(yè)非常重要。

傳統(tǒng)的試驗方法一般是破壞性地取樣，而小沖桿試驗所需的試樣十分微小，近似于無損取樣。

除有特殊要求外，試驗應(yīng)在10~35攝氏度的室溫下的實驗室中進(jìn)行。

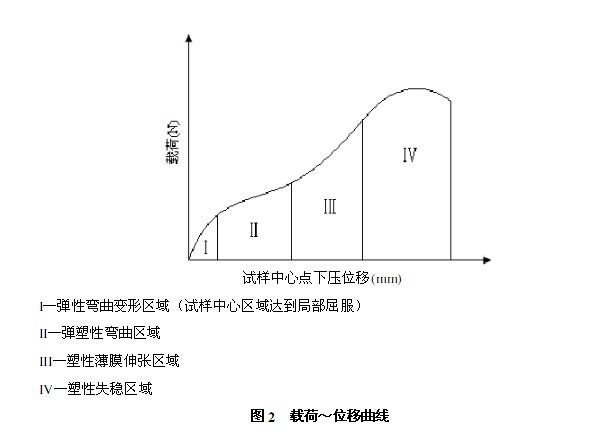

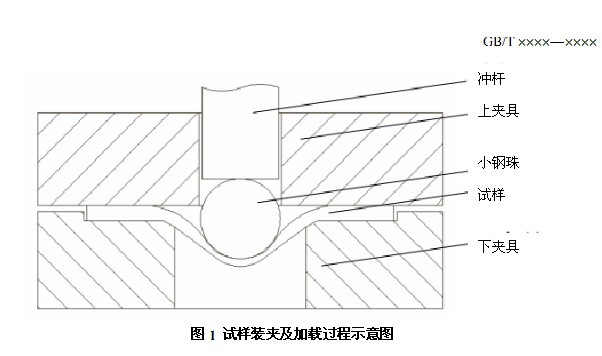

試驗加載過程：通過放置在試樣上的鋼珠或沖桿的沖頭，對試樣的中心施加一個向下的載荷，試樣的變形隨著載荷的增大而逐漸增大，直至破裂，如圖1.記錄試樣薄片從變形到失效整個過程中的加載載荷和位移數(shù)據(jù)，生成圖2所示的載荷~位移曲線，通過對此曲線的分析和經(jīng)驗關(guān)聯(lián)換算，就可以獲得材料的各項常規(guī)拉伸性能指標(biāo)。

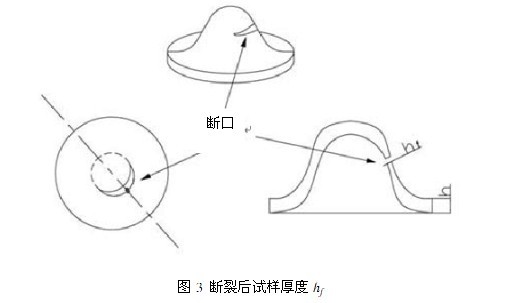

斷后試樣的形態(tài)如圖3.

根據(jù)載荷的大小，選擇相應(yīng)力值范圍的試驗機來完成上述試驗。
