?GB/T1452-2005夾層結構試驗機平拉測試

夾層結構，是一種由高強度的蒙皮表層與輕質芯材組成的結構材料。常見的有泡沫夾層結構、波板夾層結構、蜂窩夾層結構等，面層采用有金屬、玻璃鋼、絕緣紙、膠合板、塑料板等材質。夾層結構被廣泛應用于軍事、航空工業(yè)、船舶、車輛、建筑、輕工、交通燈領域。

夾層結構的力學性能，直接關系到材料的使用性能，國標GB/T1452~1457就是有關夾層結構力學性能檢測的方法。

GB/T1452修改采用了美國ASTM C297-94《夾層結構平拉強度的標準試驗方法》標準，由上海玻璃鋼研究所負責起草。最新版為2005年修訂。

GB/T1452-2005適用于測定夾層結構中芯子平拉強度與面板與芯子膠接的平拉強度。使用拉力試驗機來完成測試。

通過帶有萬向節(jié)的專用拉伸夾具在垂直夾層結構面板方向施加拉伸載荷，發(fā)生芯子拉伸破壞，或面板與芯子間膠接拉伸破壞，從而測定抗拉性能參數。

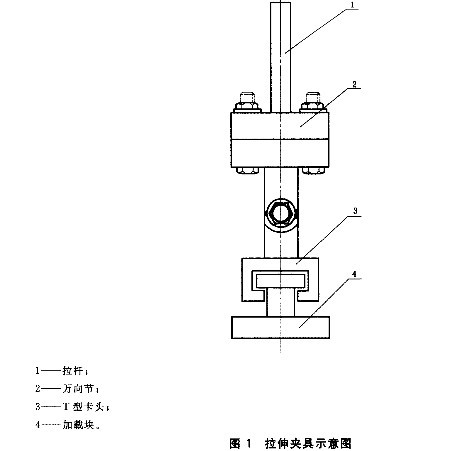

帶有萬向節(jié)拉伸夾具示意圖見圖：

試驗機加載速度為1~2mm/min。

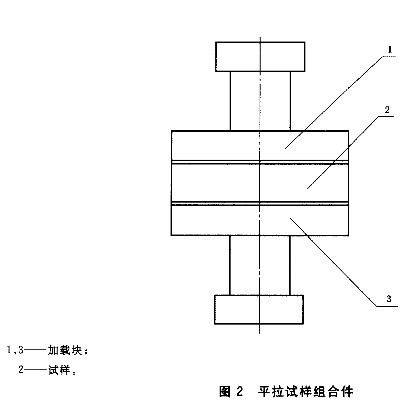

平拉試樣組合件的效果如圖：
