樹脂澆鑄體力學(xué)性能試驗(yàn)GB/T2568-1995

客戶名稱：某管業(yè)公司
試樣名稱：樹脂
數(shù)   量：4
執(zhí)行標(biāo)準(zhǔn)：GB/T2568-1995   樹脂澆鑄體拉伸性能試驗(yàn)方法
試樣形狀：管材
試樣參數(shù)
寬    度：1.5.5mm
厚    度：14.2 mm
直    徑：156.1  (外徑)
標(biāo)距
試驗(yàn)速度：4.71 mm  / min
溫    度：18 ℃
濕    度：67 %
試驗(yàn)方法：彎曲
試驗(yàn)設(shè)備：三思泰捷CMT4304
試驗(yàn)要求：求環(huán)向彎曲彈性模量及環(huán)向彎曲斷裂延伸率
制樣要求：客戶提供標(biāo)準(zhǔn)試樣

試驗(yàn)方案：
①、按要求裝好試樣，使上夾具輕壓試樣至1N左右清零；
②、采用程控方式進(jìn)行試驗(yàn)（以4.71 mm / min速度壓試樣變形到4.71 mm / min，然后保持變形4.71 mm多分鐘，最后再以4.71 mm / min速度壓試樣破壞）：
③、計算結(jié)果，出試驗(yàn)報告。

樹脂彎曲試驗(yàn)報告內(nèi)容
①試樣尺寸
②環(huán)向彎曲彈性模量
③環(huán)向彎曲斷裂延伸率
④平均值
⑤試驗(yàn)曲線圖

試驗(yàn)數(shù)據(jù)：                外徑     壁厚     試樣寬度（b）     環(huán)向彎曲彈性模量     環(huán)向彎曲斷裂延伸率
單位       mm       mm      mm                                                             %
試樣1    156.1    14.2      15.5                      2621.660                   2.851
試樣2     156.1    14.2      15.5                     2779.353                   2.408
試樣3      156.1    14.2     15.5                     2703.058                   2.515
試樣4      156.1    14.2      15.5                    2778.017                   2.079
最大值      156.1    14.2     15.5                   2779.353                   2.851
最小值     156.1     14.2     15.5                   2621.660                   2.079
平均值      156.1    14.2      15.5                  2720.522                   2.463

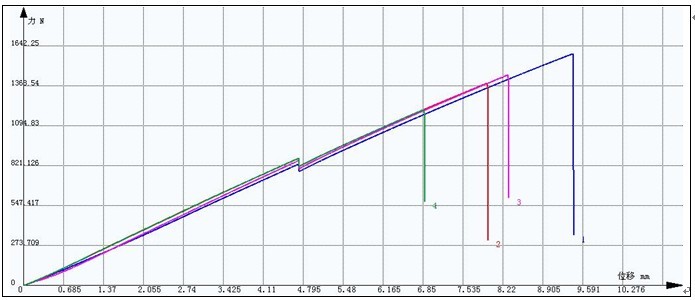

樹脂試驗(yàn)特征曲線：
