?銅線線材扭轉(扭力)試驗方案GBT3952-1998

江銅集團的銅線線材扭轉（扭力）試驗方案要求GBT3952-1998


1.試驗執行標準，電工用銅線坯GBT3952-1998：

2.試樣：Ф2.6mm---Ф0.8mm(主要為: Ф8.0Ф2.6mm),夾持端長度: Ф3.5 cm,中間平行長度：20/25 cm（30 cm為特殊長度）：

3.試樣方案：正反轉10圈停、正反轉15圈停、正反轉25圈轉至斷、正轉至斷等四種常見方式，至斷要到70轉；

4.試驗速度：常用的試驗速度為30轉/min和60轉/min；

5.儀器要求：①夾持方便、可靠、不松動、打滑：②夾具移動端平穩，可在平臺上做標尺，方便定位27cm、 32cm、37cm位置：轉動端加配重（20kg）；③操作方便，有操作面板，面板上的按鍵能預存試驗方案，且按鍵間可切換，量好能他保存2個試驗方案。

6.顯示要求：試驗結果只顯示圈數  反轉圈數），不需要扭角和扭距，轉速可自設定。

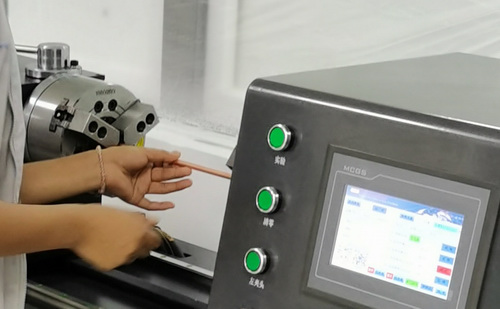

7.試驗設備：三思泰捷CMT微機控制扭轉試驗機500N.m

8.試驗結果：完全滿足江銅集團要求，設備使用良好。


參考資料：

關于TMT微機控制電子扭轉試驗機：
本試驗機滿足GB/T 10128-2007《金屬室溫扭轉試驗方法》、JJG269-2006《扭轉試驗機》的要求，主要用于金屬、非金屬、復合材料以及結構件進行扭轉性能測試試驗。
