?打包帶的拉力試驗測試報告

試驗方案：打包帶拉伸試驗方案
計算標準：GB-T 228-2002          試樣材質：打包帶
試驗日期：2011-12-08 14:09:51    試驗時間：141.600006 s
試驗速度：10 mm/min              濕度：80 %                       溫度：20 ℃
試樣形狀：板材                      引伸計標距（Le）：50 mm

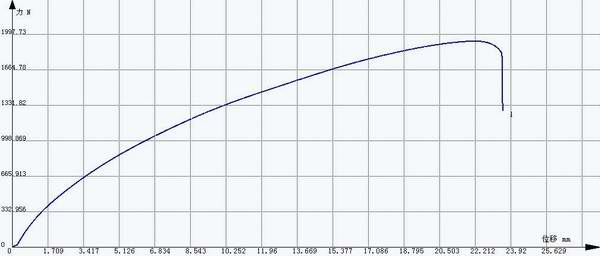

單位         最大力（Fm） 抗拉強度（Rm） 彈性模量     斷后伸長率（A）
kN                     MPa                          MPa            %
試樣1       1.934        644.754          3136.65                      50.000
最大值       1.934        644.754          3136.65                   50.000
最小值       1.934        644.754          3136.65                    50.000
平均值        1.934        644.754          3136.65                   50.000

參考：

包裝用打包帶(捆扎帶)系以聚乙烯，聚丙烯樹脂為主要原料，也有以尼龍和聚酯為原料的，經擠出單向拉伸制得。因其可塑性好，斷裂拉力強，耐彎曲，比重輕，使用方便等優點。已在各領域中廣泛作用。
