?鑄鋁件合金的三點彎曲試驗報告

公司名稱：某客戶
材料名稱：鑄鋁件
執(zhí)行標(biāo)準(zhǔn)：自定義
試樣參數(shù)：
試驗速度: 5mm/min
試驗方法：拉伸
引 伸 計：
夾    具：10T三點彎曲夾具
試驗設(shè)備：三思10T電子萬能試驗機(jī)
制樣要求：客戶自制樣
試驗方案：①根據(jù)樣品及客戶要求的試驗方法，選用10T機(jī)及10T三點彎曲夾具；
②裝夾具并調(diào)整跨距為90MM，將試樣擺放于下夾具上；
③清零，調(diào)整距離運行，并拍錄像，及相片；
④出具試驗報告；

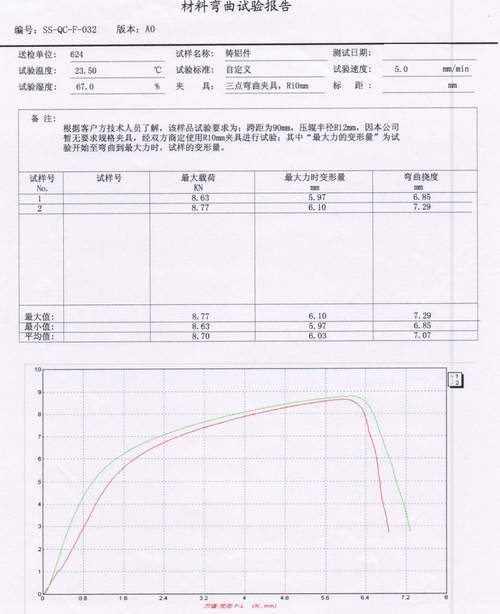

鑄鋁件彎曲試驗報告內(nèi)容：①最大力        ②彎曲強(qiáng)度      ③最大力時變形量       ④力值-位移曲線

參考：
鑄鋁件在鑄造形成過程中，容易產(chǎn)生內(nèi)部疏松、縮孔、氣孔等缺陷，這些含有缺陷的鑄件在鑄鋁件經(jīng)過機(jī)加工后，表面致密層部件被去掉而出現(xiàn)廢品。
鑄鋁件鑄造輕合金被廣泛應(yīng)用于航空航天、汽車、機(jī)械等行業(yè)，其力學(xué)性能測試一般通過高精度電子萬能試驗機(jī)完成。
